მულტისენსორული ეკრანის მუშაობის პრინციპი

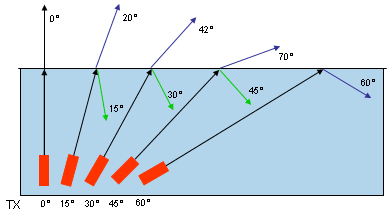

არსებობს მულტისენსორული ეკრანების ორი გავრცელებული პრინციპი: Frustrated Total Internal Reflection (FTIR) და Diffused Illumination (DI). პირველი ქართულად ითარგმნება მემგონი ასე: აშლილი სრული შიდა არეკვლა. სრული შიდა არეკვლა არის ცნობილი ფიზიკური მოვლენა, სკოლაშიც ვისწავლეთ მახსოვს ფიზიკაში - ოპტიკაში. ეს მოვლენა სხივის გარდატეხას უკავშირდება. როდესაც სხივი გადადის ერთი გარემოდან მეორეში, იგი გარდატყდება ამ გარემოების გამყოფ საზღვარზე (მაგრამ სხივების ნაწილი უკან აირეკლება). თუ სხივის დაცემის კუთხე ამ საზღვარზე (ზედაპირზე) არის რაღაც გარკვეულ კუთხის ტოლი (კრიტიკული კუთხე), მაშინ სხივი მიმდინარე გარემოდან აღარ გამოდის გარეთ და ზედაპირზე "დასრიალებს", ხოლო, თუ ეს კუთზე კრიტიკულზე უფრო მეტია, მაშინ სხივი სრულად აირეკლება ისევ იმავე გარემოში. აი მაგალითი:
ასევე, ვისაც წყნარ ტბაში ჩაუყვინთავს, შეიძლება ესეთი ეფექტი შეენიშნა:

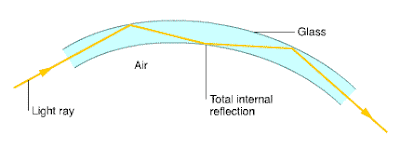

ეს ეფექტი გამოიყენება ოპტობოჭკოვანი კაბელით ოპტიკური სიგნალის გადასაცემადაც

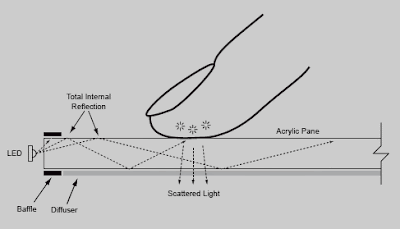

მულტისენსორული ეკრანისათვის გამოიყენება სქელი გამჭვირვალე გამტარი - ორგანული მინა, რომელიც განათებულია გვერდებიდან, მაგრამ არა ჩვეულებრივი სინათლით, არამედ ინფრაწითელი სინათლით. სინათლეს არააქვს მნიშვნელობა ხილულია, თუ უხილავი, ეს ეფექტი მაინც მუშაობს, ანუ ეს ინფრაწითელი უხილავი სხივები შედიან ეკრანის ორ ზედაპირს შორის და იქიდან ვეღარ გამოდიან. როგორც კი თითი შეეხება ზედაპირს, ერთი მხრიდან, ეს ზედაპირი იშლება, ანუ შეხების ადგილას აღარაა ორი გარემოს გამყოფი ზედაპირი და სხივი იბნევა და თითიდან აირეკლება, აირეკლება მოპირდაპირე მხარეს (უფრო კარგი ახსნა არის ვიკიპედიაზე), გვაქვს ესეთი სურათი:

ანუ, თუ გვერდებიდან განათებულ ეკრანს ერთი მხრიდან თითს მივადებთ და მეორე მხრიდან შევხედავთ, თითის დადების ადგილას დავინახავთ ნათებას...
ხო მაგარია?

ეხლა წარმოიდგინეთ, რომ ინფრაწითელი სინათლით "შენათებულ" ეკრანს მეორე მხრიდან უყურებს კომპიუტერის კამერა, რომელიც აღიქვამს მხოლოდ ინფრაწითელ სხივებს, რამდენი თითითაც შევეხებით, იმდენ განათებულ წერტილს დავინახავთ... ამ ვიდეოზე უკვე ჩემი გაკეთებული ექპერიმენტია:
